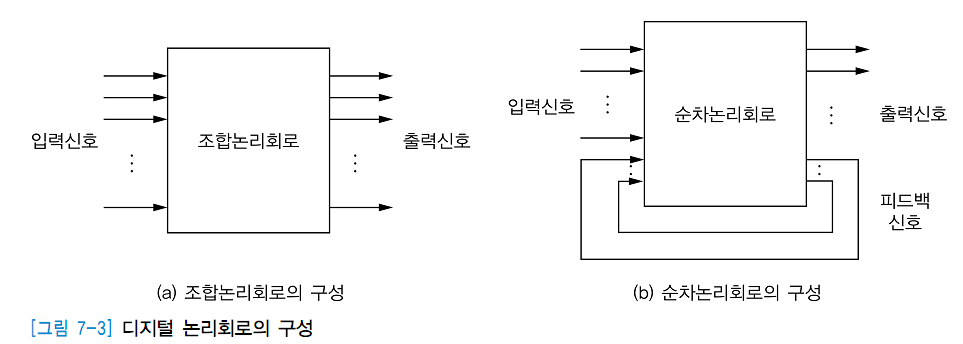

순차 회로 ( Sequential Circuit )



출력이 현재의 입력과 이전의 논리회로 상태의 조합에 의해 결정되는 논리회로이다. 비동기, 동기식으로 또 나뉘는데 클럭에 따라 동작하는 회로다. 입력이 주어진다고 해서 출력이 바로 나오는 것은 아니다. 이전의 회로 상태가 출력에 영향을 미치는데 즉, 메모리 소자를 가진다.



동기 순차 논리회로

- 클럭을 이용하여 새로운 입력의 순차와 응답의 출력 생성이 일정한 시간 간격을 둔 상태에서 제어한다.



비동기 순차 논리회로

- 출력이 외부로부터의 관리에 의해서가 아니라 내부의 지연에 의해 일정하지 않은 시간 간격을 두고 발생한다.



ex) 레지스터, 래치, 플립플롭,



조합 회로 ( Combinational Circuit )



게이트의 조합으로 이루어지는 논리회로로 입력이 주어지면 바로 출력이 나오는 회로다. 이전의 회로 상태가 출력에 영향을 미치지 않는데 즉, 메모리 소자를 갖지 않는다.



ex) 게이트, 가산기, 멀티플렉서, ALU 등등
